Montaż paneli fotowoltaicznych krok po kroku – kompletny przewodnik

Zanim ekipa montażystów wejdzie na dach, warto wiedzieć, co tak naprawdę będą robić przez następne dwa, trzy dni. Instalacja paneli fotowoltaicznych to nie czarna magia, ale też nie układanie klocków za każdym elementem stoi konkretne uzasadnienie fizyczne i norma budowlana. Dobrze zaplanowany montaż zaczyna się od wyboru systemu mocowania, przechodzi przez właściwe klemowanie modułów, a kończy na uruchomieniu falownika i zgłoszeniu przyłączenia do operatora. Jeśli którykolwiek z tych etapów zostanie potraktowany po macoszemu, prędzej czy później pojawi się problem od mikropęknięć ogniw, przez zacienione stringi, po odmowę wypłaty gwarancji. Poniżej rozkładam cały proces na czynniki pierwsze, tak żeby każdy inwestor potrafił ocenić jakość pracy wykonawcy jeszcze przed podpisaniem protokołu odbioru.

• Rodzaje systemów montażowych na dach skośny, płaski i grunt
• Montaż paneli fotowoltaicznych krok po kroku na dachu
• Najczęstsze błędy montażowe fotowoltaiki i jak ich uniknąć
• Formalności po montażu: zgłoszenie do OSD, licznik, umowa prosumencka
• Specyfika pokryć dachowych i dobór komponentów
• Obciążenia: wiatr i śnieg jak konstrukcja reaguje na żywioły

Rodzaje systemów montażowych na dach skośny, płaski i grunt

Dach skośny to najczęstsze miejsce pod instalację PV, ale nie jedyny scenariusz. Rozróżnienie systemów zaczyna się od kąta nachylenia, na którym moduły mają pracować optymalnie. Na południowej Polsce kąt 30-40 stopni daje najlepszy uzysk roczny, ale konstrukcja musi ten kąt utrzymać niezależnie od pokrycia stąd różnice w hakach, śrubach dwugwintowych i szynach aluminiowych.

Dach płaski rządzi się swoimi prawami. Tam moduły ustawia się pod kątem 10-15 stopni, najczęściej w układzie południowym na specjalnych podstawach balastowych wypełnionych betonowymi bloczkami. Balast przeciwdziała ssaniu wiatru norma PN-EN 1991-1-4 dla Polski wskazuje obciążenia wiatrem od 0,5 do 1,2 kN/m² w zależności od strefy (od I do V). Im wyżej nad poziomem morza i im bardziej odsłonięta działka, tym cięższa musi być podstawa.

Trzecia opcja to montaż na gruncie rzadziej stosowana w domach jednorodzinnych, ale sensowna przy większych instalacjach lub słabej nośności dachu. Wymaga wbicia profili w ziemię albo fundamentów betonowych i uzyskania pozwolenia na budowę, jeśli instalacja przekracza 50 kWp. To nie tylko kwestia formalna konstrukcja naziemna przenosi obciążenia śniegiem rzędu 80-120 kg/m² w strefach podgórskich.

Porównanie systemów montażowych

Wybierając system, warto spojrzeć nie tylko na cenę, ale też na strefę wiatrową i śniegową. Mapa obciążeń IMGW dzieli Polskę na pięć stref od I (najlżejsza, zachód) do V (Tatry, Sudety). Każda zmiana strefy o jeden poziom wymaga mocniejszych kotew lub cięższego balastu.

Montaż paneli fotowoltaicznych krok po kroku na dachu

Dzień pierwszy zaczyna się od dostawy komponentów. Na paletach powinny pojawić się moduły, falownik, rozdzielnica AC/DC, kable solarne (zwykle 4 mm², podwójnie izolowane), złączki MC4, szyny, haki, klemy, śruby, ograniczniki przepięć. Brak któregokolwiek z tych elementów oznacza opóźnienie dlatego doświadczona ekipa zawsze robi wstępny rekonesans dachu.

Montaż haków to etap, gdzie diabeł tkwi w szczegółach. Hak musi trafić w krokiew, nie w przestrzeń między krokwiami różnica między solidnym mocowaniem a luzem wynosi dosłownie 3 cm. Wiercenie otworu pilotowego 6 mm, wkręcenie śruby M10 z podkładką EPDM, uszczelnienie masą dekarską. Bez tego woda wleje się pod dachówkę po pierwszym większym deszczu.

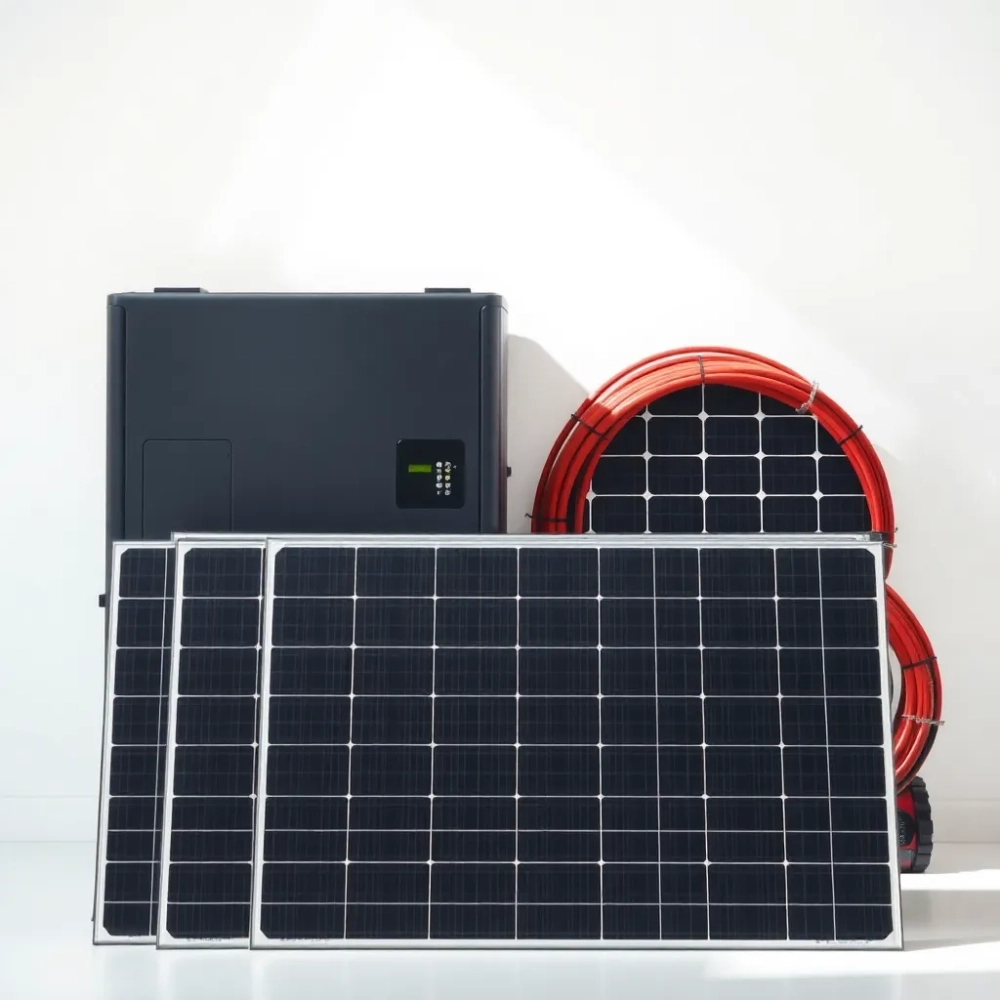

Co przyjeżdża na budowę checklista odbioru komponentów

• Moduły PV o zadeklarowanej mocy (np. 410 Wp ±3%)
• Falownik z pasującym zakresem napięć MPPT
• Zestaw szyn aluminiowych o długości pokrywającej 2 rzędy modułów
• Haki dachowe dopasowane do pokrycia (typ A dachówka, typ B blacha rąbek)
• Klemy końcowe i środkowe w ilości 4 szt./moduł
• Kable solarne 4 mm² w podwójnej izolacji
• Złączki MC4 (w ilości 2 × liczba modułów)
• Ogranicznik przepięć DC i AC typu 1+2
• Rozdzielnica hermetyczna IP65
• Uziom i przewód LgY 6 mm²

Szyny aluminiowe montuje się na hakach za pomocą śrub imbusowych M8. Kluczowe jest zachowanie prostoliniowości odchylenie powyżej 5 mm na metrze bieżącym spowoduje problemy z klemowaniem. Szyny łączone są łącznikami, a końce zaślepkami chroniącymi przed wnikaniem wody.

Układanie modułów zaczyna się od klemy końcowej przy pierwszym module. Moduł wsuwa się w klemy, dokręca momentem 18-22 Nm (zbyt mocne dokręcenie powoduje mikropęknięcia ramki). Drugi moduł łączony klemą środkową, trzeci ponownie klemą końcową. Ciąg powtarza się do końca rzędu. W tym momencie instalatorzy robią przerwę na pomiar napięcia obwodu otwartego Voc powinien być zgodny z kartą katalogową ±5%.

Okablowanie DC to etap, gdzie błędy kosztują najwięcej. Kable solarne biegną w korytkach lub rurkach osłonowych od modułów do falownika. Minimalny promień gięcia kabla to 5 × średnica, czyli dla standardowego kabla 4 mm² to minimum 25 mm. Zbyt ciasne zgięcie niszczy izolację od środka efekt widać dopiero po roku, gdy zaczną się zwarcia międzyfazowe.

Falownik wiesza się w suchym, zacienionym miejscu najczęściej garaż, piwnica, korytarz. Odległość od rozdzielnicy głównej nie powinna przekraczać 15 m, bo każdy metr kabla AC to dodatkowe straty (przy przekroju 4 mm² to około 0,3% strat na 10 m). Inwerter jednofazowy obsługuje instalacje do 3,6 kWp, trójfazowy powyżej tej granicy. Wybór trójfazowego przy domu z fazowym zasilaniem rozdzuca stringi równomiernie, co eliminuje problem asymetrii.

Ograniczniki przepięć i wyłącznik nadprądowy montuje się po stronie DC (przy falowniku) i AC (przy rozdzielnicy). Zadanie ogranicznika jest proste odprowadzić do uziomu skok napięcia wywołany piorunem lub przepięciem sieciowym. Bez niego przepięcie 1500 V z sieci spali falownik w ułamku sekundy, a gwarancja nie pokrywa takich uszkodzeń.

Uruchomienie zaczyna się od konfiguracji falownika przez aplikację producenta Wi-Fi lub Bluetooth, sieć domowa, adres IP. Po wgraniu parametrów krajowych (norma PN-EN 50549 dla Polski) falownik wykonuje test izolacji i synchronizuje się z siecią. Pierwszy wyprodukowany kilowatogodzina pojawia się na ekranie po kilku minutach.

Schemat podłączenia

Wymiana licznika na dwukierunkowy to sprawa operatora sieci dystrybucyjnej (OSD). Po zgłoszeniu instalacji (formularz na stronie OSD lub przez portal prosumencki) technik przyjeżdża w ciągu 14-30 dni i wymienia licznik. Koszt wymiany ponosi OSD inwestor nie płaci ani złotówki. Licznik starego typu rejestruje tylko pobór, dwukierunkowy zlicza zarówno pobraną, jak i oddaną do sieci energię. Bez tej wymiany cały nadprodukcja przepada.

Najczęstsze błędy montażowe fotowoltaiki i jak ich uniknąć

Pierwszy grzech wykonawców zbyt mocne dokręcanie klem. Moment powyżej 25 Nm odkształca ramkę modułu, a naprężenie przenosi się na szkło i ogniwa. Efekt: mikropęknięcia niewidoczne gołym okiem, spadek mocy o 5-15% w ciągu dwóch lat. Rozwiązanie? Klucz dynamometryczny, nie „na oko".

Brak wentylacji pod modułami to klasyk na dachach płaskich z balastem. Moduły pracują wydajniej, gdy spodnia strona ma przepływ powietrza. Temperatura ogniwa powyżej 65°C obniża sprawność o 0,4% na każdy stopień w upalne lato to nawet 20% strat. Dlatego między modułem a dachem zostawia się minimum 10 cm.

Zacienienie części stringu to błąd, który kosztuje najwięcej energii. Jeden zacieniony moduł w stringu pociąga za sobą wydajność całego łańcucha dioda bypass w module omija uszkodzone sekcje, ale to nie przywraca pełnej mocy. Instalatorzy powinni przed montażem przejść po posesji z aplikacją do symulacji zacienień (np. PVsol, PVsyst) i nanieść na projekt wszystkie przeszkody komin, antenę, drzewo sąsiada.

Źle dobrany falownik to kolejna klasyka. Inwerter o mocy 5 kW przy instalacji 10 kWp w pełnym słońcu wchodzi w ograniczenie mocy (clipping) traci część energii. W naszym klimacie stosunek mocy falownika do mocy paneli powinien wynosić 0,8-1,0. Mniejszy stosunek sprawdza się na południu Polski, większy nad morzem.

TOP 10 błędów wykonawców jak je wyłapać na etapie montażu
1. Klemy dokręcone „na maksa" bez klucza dynamometrycznego.
2. Haki wkręcone w deskowanie zamiast w krokiew.
3. Brak uszczelek EPDM pod śrubami dwugwintowymi.
4. Kable DC poprowadzone bez rurki osłonowej.
5. Złączki MC4 zaciskane szczypcami zamiast zaciskarką dedykowaną.
6. Brak ogranicznika przepięć DC.
7. Falownik w miejscu nasłonecznionym (traci sprawność).
8. Moduły zacienione przez komin lub antenę.
9. Balast na dachu płaskim bez sprawdzenia nośności stropu.
10. Brak pomiaru Voc przed podłączeniem do falownika.

„czy mogę zamontować sam?" brzmi: teoretycznie tak, praktycznie nie. Bez uprawnień SEP do 1 kV nie podłączysz instalacji do sieci, a błąd w okablowaniu DC grozi porażeniem napięcie stringu łańcucha 10 modułów sięga 400 V. Monterzy z uprawnieniami kosztują 50-120 zł/kWp robocizny, co przy 10 kWp daje 500-1200 zł. To kwota, która zwraca się w pierwszym roku dzięki uniknięciu błędów.

Checklista odbioru instalacji 15 punktów kontrolnych

• Momenty dokręcenia klem potwierdzone wpisem w protokole
• Haki osadzone w krokwi (nie w deskowaniu)
• Uszczelnienie EPDM przy każdej śrubie dwugwintowej
• Kable DC w rurkach osłonowych UV-odpornych
• Złączki MC4 zaciśnięte zaciskarką (nie szczypcami)
• Ogranicznik przepięć DC widoczny przy falowniku
• Ogranicznik przepięć AC w rozdzielnicy
• Falownik w zacienionym, suchym miejscu
• Brak zacienień na modułach w godzinach 9-17
• Balast odpowiedni do strefy wiatrowej (norma PN-EN 1991-1-4)
• Pomiar Voc każdego stringu zgodny z kartą modułu
• Test izolacji falownika (minimum 1 MΩ)
• Monitoring działający w aplikacji producenta
• Protokół pomiarów elektrycznych podpisany
• Dokumentacja przekazana inwestorowi (karty katalogowe, schemat, gwarancje)

Formalności po montażu: zgłoszenie do OSD, licznik, umowa prosumencka

Po uruchomieniu instalacji inwestor ma 30 dni na zgłoszenie przyłączenia mikroinstalacji do operatora sieci dystrybucyjnej. Formularz dostępny jest na stronie OSD Tauron, PGE, Enea, Energa i zawiera dane instalatora, moc instalacji, schemat elektryczny, protokoły pomiarowe oraz zgłoszenie do rozliczeń prosumenckich.

Umowa prosumencka zawierana jest automatycznie po zgłoszeniu i wymianie licznika. Od 2022 roku obowiązuje net-billing rozliczenie wartościowe, nie ilościowe. Nadwyżka energii trafia do „virtualnego portfela" i sprzedawana po rynkowej cenie z poprzedniego miesiąca. Rozliczenie następuje w cyklach miesięcznych, a saldo rozlicza się po 12 miesiącach od dnia oddania pierwszej energii do sieci.

Dokumenty wymagane przy zgłoszeniu:

• Wniosek o przyłączenie mikroinstalacji (formularz OSD)
• Schemat instalacji elektrycznej
• Protokół z pomiarów elektrycznych (od instalatora z uprawnieniami)
• Karta katalogowa modułów i falownika
• Certyfikat zgodności modułów (CE)
• Pełnomocnictwo dla instalatora (jeśli działa w imieniu inwestora)

Wymiana licznika odbywa się na koszt OSD i trwa od dwóch do sześciu tygodni od złożenia kompletnego wniosku. Technik przyjeżdża, demontuje stary, montuje dwukierunkowy, programuje go i opieczętuje. Po wymianie pierwsza nadwyżka energii zaczyna się zliczać do portfela prosumenckiego.

Wniosek o dofinansowanie z programu „Mój Prąd" wymaga osobnego zgłoszenia. Od 2024 roku maksymalna dotacja to 6000 zł dla instalacji do 10 kWp z magazynem energii lub 4000 zł bez magazynu. Wymagane dokumenty: faktura za instalację, protokół odbioru, umowa z OSD, dane licznika dwukierunkowego.

Brak zgłoszenia do OSD grozi karą za nielegalny pobór energii z sieci i brakiem możliwości rozliczenia prosumenckiego. Instalacja działa „w ciemno" produkuje prąd, ale nie ma formalnego statusu mikroinstalacji.

Specyfika pokryć dachowych i dobór komponentów

Dachówka ceramiczna to klasyk polskiego budownictwa porowata, ciężka (40-50 kg/m²), wymaga haków wbijanych pod dachówkę. Haki mają regulowaną wysokość, żeby dopasować się do fali dachówki. Najczęściej stosuje się hak typu A z blachą nośną, która rozkłada obciążenie na dwie sąsiednie dachówki.

Blachodachówka wymaga innego podejścia tu haki mocuje się do łaty, nie do krokwi, bo blacha jest zbyt cienka. Stosuje się śruby dwugwintowe z uszczelką EPDM, które przechodzą przez blachę do łaty bezpośrednio. Śruby są samogwintujące, więc nie trzeba wiercić otworu pilotowego.

Blacha trapezowa to najprostsze pokrycie do współpracy z fotowoltaiką wystarczą śruby dwugwintowe przechodzące przez górną półkę trapezu. Klemy środkowe mocowane są bezpośrednio do blachy za pomocą nitów zrywalnych lub śrub M6 z nakrętką kołnierzową.

Blacha na rąbek (click, fold, snap-lock) nie toleruje wiercenia. Stosuje się uchwyty klamrowe, które wpinają się w rąbek bez naruszania powierzchni. To najbardziej estetyczne rozwiązanie, ale też najdroższe koszt uchwytu to 18-25 zł/szt.

Papa na dachu płaskim wymaga systemu balastowego bez kotew. Moduły stoją na plastikowych lub aluminiowych podstawach wypełnionych płytami betonowymi 50×50×5 cm. Waga jednej podstawy z obciążeniem to 70-90 kg.

Tabela kompatybilności pokryć z uchwytami

Obciążenia: wiatr i śnieg jak konstrukcja reaguje na żywioły

Wiatr to siła, która próbuje zerwać panele z dachu. Obciążenie liczy się wg PN-EN 1991-1-4 i zależy od strefy wiatrowej, wysokości budynku nad terenem oraz kategorii ekspozycji terenu. Dom na wzniesieniu, otoczony polem, ma kategorię ekspozycji II obciążenie szczytowe wiatrem dochodzi do 1,5 kN/m².

Śnieg jest bardziej przewidywalny. Mapa stref śniegowych IMGW dzieli Polskę od 0,5 kN/m² (Zamość) do 2,4 kN/m² (Zakopane). Dach skośny 35° w strefie III musi przenieść 1,2 kN/m² to 120 kg na metrze kwadratowym powierzchni dachu. Moduł PV waży 20-25 kg, hak i szyna kolejne 3-5 kg, łącznie instalacja obciąża dach o 25-30 kg/m². Konstrukcja nośna musi mieć zapas.

Przed montażem poproś kierownika budowy lub projektanta o informację o nośności krokwi. Jeśli projekt nie przewidywał fotowoltaiki, a krokwie mają przekrój 8×16 cm przy rozstawie 90 cm, instalacja 10 kWp na dachu 35° nie stanowi problemu. Przy słabszych krokwiach konieczne jest wzmocnienie lub zmniejszenie liczby modułów.

Dach płaski z balastem musi przejść obliczenia statyczne. Strop żelbetowy o grubości 14 cm przenosi 350 kg/m², drewniany belkowy 200-250 kg/m². Instalacja 8 kWp z balastem zajmuje około 40 m² powierzchni i waży z obciążeniem 2,5-3 tony. Rozkład masy na metr kwadratowy to 60-80 kg w granicach normy.

Instalacja fotowoltaiczna zaczyna się od audytu dachu i projektu, nie od wyboru paneli. Bez weryfikacji nośności, ekspozycji i zacienień nawet najdroższe moduły nie dadzą oczekiwanej produkcji. Kolejny krok to wybór systemu montażowego dopasowanego do pokrycia każdy typ dachu wymaga innego uchwytu i innego momentu dokręcenia.

Montaż to 8 do 10 etapów, z których każdy ma swoją normę i swoją tolerancję błędu. Skróty w stylu „pomalujemy uszczelkę silikonem zamiast EPDM" wracają po roku jako zacieki na suficie. Dlatego odbiór instalacji warto przeprowadzić z checklistą 15 punktów kontrolnych i nie podpisywać protokołu, dopóki każdy punkt jest potwierdzony wpisem.

Formalności zamykają proces: zgłoszenie do OSD, wymiana licznika, zawarcie umowy prosumenckiej, wniosek o dotację. To administracja, nie technika, ale pominięcie któregokolwiek kroku oznacza brak możliwości rozliczenia nadprodukcji. Z kompletną dokumentacją instalacja zaczyna pracować, magazynować energię w wirtualnym portfelu i generować oszczędności od pierwszego słonecznego dnia.

Źródła danych i norm: PN-EN 62446 (wymagania dla instalacji PV), PN-EN 50549 (przyłączenie mikroinstalacji do sieci niskiego napięcia), PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 1991-1-4 (obciążenia wiatrem), mapa stref śniegowych IMGW, dane OSD (Tauron, PGE, Enea, Energa), regulamin programu „Mój Prąd" (NFOŚiGW).
